Einfache, schnelle und genaue Schraubenkontrolle

  • Präzise Ermittlung der Belastung
  • Sicherung der vollständigen Rückverfolgbarkeit mit RFID-markierten Schrauben

  • Fehlerminimierung durch automatisierte Datenerfassung und Berichtserstellung

  • Senkung der Wartungskosten durch optimierten, vorausschauenden Service

  • Weiterentwickeltes (tbd) Gerätedesign verbessert Arbeitssicherheit und Gesundheitsschutz (HSE) und reduziert die körperliche Belastung

Wählen Sie Ihren Service

Service und Retrofit
Installation
Design und Engineering
Schraubenhersteller

Sicherung der Schraubenzuverlässigkeit durch Ultraschallprüfung

Bolt-Check ist ein hochmodernes Ultraschall-Messgerät, das schnelle und präzise Inspektionen von Schraubverbindungen ermöglicht. Die intuitive Benutzeroberfläche, die Ultraschalltechnologie und das Rückverfolgbarkeitssystem erlauben es, Schrauben in der Datenbank sofort zu lokalisieren und Service- sowie Wartungsarbeiten gezielt zu planen.

Bolt-Check ist für die meisten Schraubentypen geeignet und erfordert keine besondere Vorbehandlung. Es kann einen wesentlichen Beitrag dazu leisten, die Betriebszeit zu maximieren und Ausfälle zu minimieren. Darüber hinaus bietet Bolt-Check eine Cloud-Lösung mit einer benutzerfreundlichen Datenbank zum Speichern, Sortieren und Analysieren der Messergebnisse.

Schneller und einfacher Service von Windturbinen

Erhalten Sie einen genaueren Einblick, wie Bolt-Check zusammen mit dem Panasonic TOUGHBOOK beim Service einer Windturbine eingesetzt wird.

Ultraschallmessung erklärt

Bolt-Check nutzt Ultraschalltechnologie, um die Schraubenverlängerung präzise zu messen – ein entscheidender Indikator dafür, ob die richtige Klemmkraft erreicht wurde. Ein kleiner Wandler sendet eine Schallwelle durch die Schraube und misst die Zeit, die das Echo für die Rückkehr benötigt. Diese Rücklaufzeit spiegelt die ultraschallbasierte Länge der Schraube wider.

Durch den Vergleich der Ultraschalllänge vor und nach dem Anziehen bestimmt Bolt-Check die Verlängerung der Schraube. Um die Genauigkeit sicherzustellen, kompensiert das System automatisch Temperaturänderungen, die sowohl die Schraubenlänge als auch die Schallgeschwindigkeit im Material beeinflussen.

Da sich die Ultraschalllänge anders verändert als die physikalische Länge, verwendet Bolt-Check einen integrierten, materialspezifischen Spannungsfaktor, um die Daten in die tatsächliche physikalische Verlängerung umzuwandeln. Das Ergebnis ist eine zuverlässige, schnelle und zerstörungsfreie Methode zur Überprüfung der Vorspannung in Schraubverbindungen.

Rückverfolgbarkeit und cloudbasierte Datenverwaltung

Ein Rückverfolgbarkeits-Tag stattet jede Schraube mit einer eindeutigen ID aus, wodurch eine vollständige Nachverfolgung über den gesamten Lebenszyklus möglich ist. Techniker können jedes Schrauben-Tag mithilfe von Bolt-Check und dem RFID-Stift scannen, um sofort auf die Messhistorie und Identifikationsdaten zuzugreifen.

Alle Messdaten werden automatisch mit der Web-App synchronisiert – einer cloudbasierten Plattform zum Verwalten von Schraubenprojekten, Speichern von Aufzeichnungen und Teilen von Daten. Sobald das Gerät mit dem Internet verbunden ist, synchronisiert sich Bolt-Check kontinuierlich mit der Web-App, um sicherzustellen, dass sämtliche Dokumentationen vollständig, organisiert und jederzeit von überall zugänglich sind.

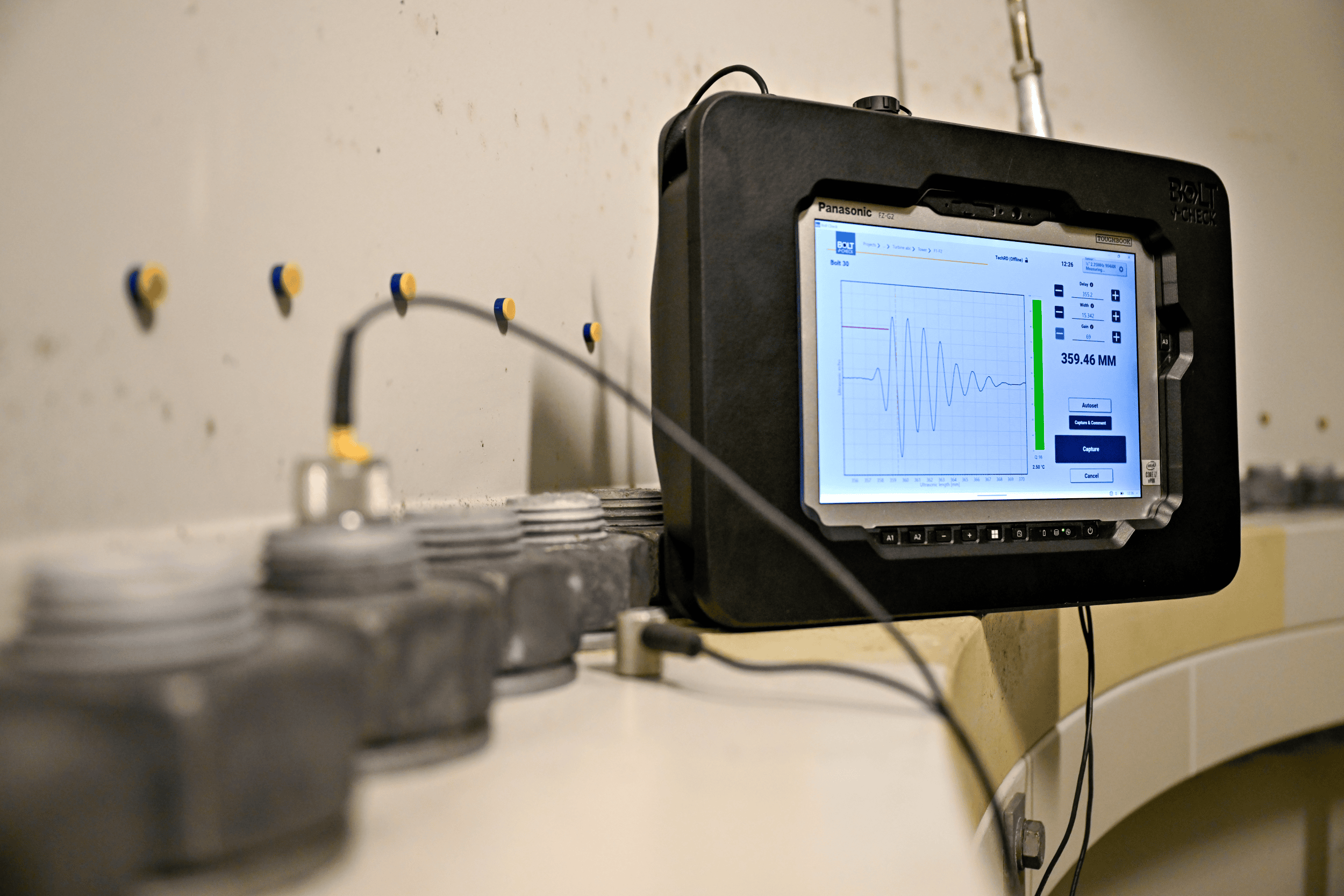

Bolt-Check specialist using the Bolt-Check tool
Fallbeispiel

Vestas verbessert das Anziehen von Schrauben durch Ultraschallprüfung

„Durch die Nutzung von Bolt-Check als Dokumentationswerkzeug sind wir in der Lage zu untersuchen, wie sich Realität und Berechnungen im Installationsprozess decken. R&D Test Systems kann mit dem Bolt-Check-Tool eine Lösung bereitstellen, die über theoretische Berechnungen hinausgeht, indem tatsächliche Daten von der Baustelle erfasst werden,“ erklärt Peter Bækhøj Schandel, Blade Bearing Engineer bei Vestas.

Weitere Bolt-Check-Dienstleistungen

Service und Beratung

Unser Spezialistenteam führt Vor-Ort-Messungen durch und erstellt Berichte über den Zustand Ihrer Verbindungen.

Kontaktieren Sie uns für weitere Informationen.

Spezialisierte Schraubentests

Testen Sie in unserem Prüflabor den Zusammenhang zwischen dem aufgebrachten Drehmoment und der resultierenden Schraubenspannung.

Kontaktieren Sie uns für weitere Informationen.

Lassen Sie uns Ihre Herausforderungen bei der Schraubenmontage lösen

Wir bieten tiefgehendes technisches Know-how, praxisnahe Beratung und maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen.
